تأثیر سیستم خنک کننده بر عملکرد دستگاه برش لیزری

دستگاه های برش لیزری ابزاری ضروری در تولید مدرن هستند که به دلیل دقت و کارایی خود در برش طیف گسترده ای از مواد مشهور هستند. با این حال، گرمای شدید تولید شده در طول فرآیند برش لیزری می تواند عملکرد و عمر این ماشین ها را به شدت تحت تاثیر قرار دهد. مدیریت گرمای موثر عملکرد لیزر را بهینه حفظ می کند و سیستم های خنک کننده نقش حیاتی ایفا می کنند. یک سیستم خنک کننده با طراحی خوب از گرمای بیش از حد جلوگیری می کند و کیفیت برش، قابلیت اطمینان دستگاه و راندمان عملیاتی را بهبود می بخشد. با حفظ دما های پایدار، سیستم های خنک کننده خروجی لیزر ثابت را تضمین می کنند، عمر اجزای حیاتی را افزایش می دهند و زمان خرابی را به حداقل می رسانند.
این مقاله به بررسی نقش حیاتی سیستم‌های خنک‌کننده در ماشین‌ های برش لیزری و دستگاه جوش لیزری می‌پردازد، انواع مختلف مکانیزم‌ های خنک‌کننده، نحوه عملکرد آنها و تاثیر کلی آن‌ها بر عملکرد دستگاه را بررسی می‌کند. از طریق این بحث، هدف ما بر اهمیت راه حل های خنک کننده موثر در به حداکثر رساندن بهره وری و دوام دستگاه های برش لیزر است.

سیستم خنک کننده چیست؟

سیستم خنک کننده در دستگاه برش لیزری جزء مهمی برای مدیریت و دفع گرمای تولید شده در طول فرآیند برش لیزر است. برش لیزری شامل استفاده از یک لیزر پر قدرت برای برش انواع مواد با ذوب، سوزاندن یا تبخیر است که گرمای زیادی تولید می کند. یک سیستم خنک کننده موثر تضمین می کند که ژنراتور لیزری و سایر اجزای کلیدی در محدوده دمایی بهینه خود عمل می کنند و از گرم شدن بیش از حد جلوگیری می کنند و عملکرد ثابت را حفظ می کنند.

تولید گرما

در دستگاه های برش لیزر، گرما عمدتاً از طریق دو فرآیند تولید می شود:

عملکرد لیزر: منبع لیزر (چه ژنراتور لیزر CO2 باشد، چه ژنراتور لیزر فیبر یا هر نوع دیگری) هنگامی که پرتو پر انرژی مورد استفاده برای برش را ساطع می کند، گرمای زیادی تولید می کند. تبدیل انرژی الکتریکی به نور لیزر کارآمد نیست و انرژی اضافی به صورت گرما آزاد می شود.
برهم کنش مواد: هنگامی که پرتو لیزر با ماده در حال برش تعامل می کند، باعث گرم شدن موضعی می شود و در نتیجه ذوب، سوختن یا تبخیر می شود. این فرآیند نه تنها بر مواد تأثیر می گذارد، بلکه گرمای اضافی تولید می کند که باید مدیریت شود.

بدون یک سیستم خنک کننده موثر، گرمای ایجاد شده می تواند مشکلات مختلفی ایجاد کند، از جمله:

تغییر شکل حرارتی: گرمای بیش از حد می تواند باعث تغییر شکل پرتو لیزر و در نتیجه کیفیت پایین برش شود.
عملکرد اجزای تخریب شده: قرار گرفتن مداوم در معرض دما های بالا می تواند عملکرد منبع لیزر، اپتیک و سایر اجزای کلیدی را کاهش داده و طول عمر آنها را کوتاه کند.
خطرات ایمنی: گرمای بیش از حد باعث خطرات ایمنی از جمله خطر آتش سوزی یا خرابی تجهیزات می شود.

اجزای یک سیستم خنک کننده

سیستم خنک کننده معمولی در دستگاه برش لیزری از چندین جزء کلیدی تشکیل شده است:

مبدل های حرارتی: دستگاه هایی که حرارت را از دستگاه برش لیزری به یک محیط خنک کننده (هوا یا مایع) منتقل می کنند. آن ها گرمای اضافی را حذف می کنند و دمای ثابتی را حفظ می کنند.
فن ها: فن ها در سیستم های خنک کننده با هوا برای تسهیل جریان هوا بین اجزای مولد گرما استفاده می شوند و به دفع گرما از طریق هم رفت کمک می کنند.
گرما گیر ها: گرما گیر ها معمولا از موادی با رسانایی حرارتی بالا مانند آلومینیوم یا مس ساخته می شوند و گرما را از اجزا جذب کرده و به هوای اطراف منتقل می کنند.
پمپ ها: در سیستم های خنک شونده با مایع، پمپ ها مایع خنک کننده را از طریق سیستم به گردش در می آورند و از جذب و انتقال مداوم حرارت اطمینان حاصل می کنند.

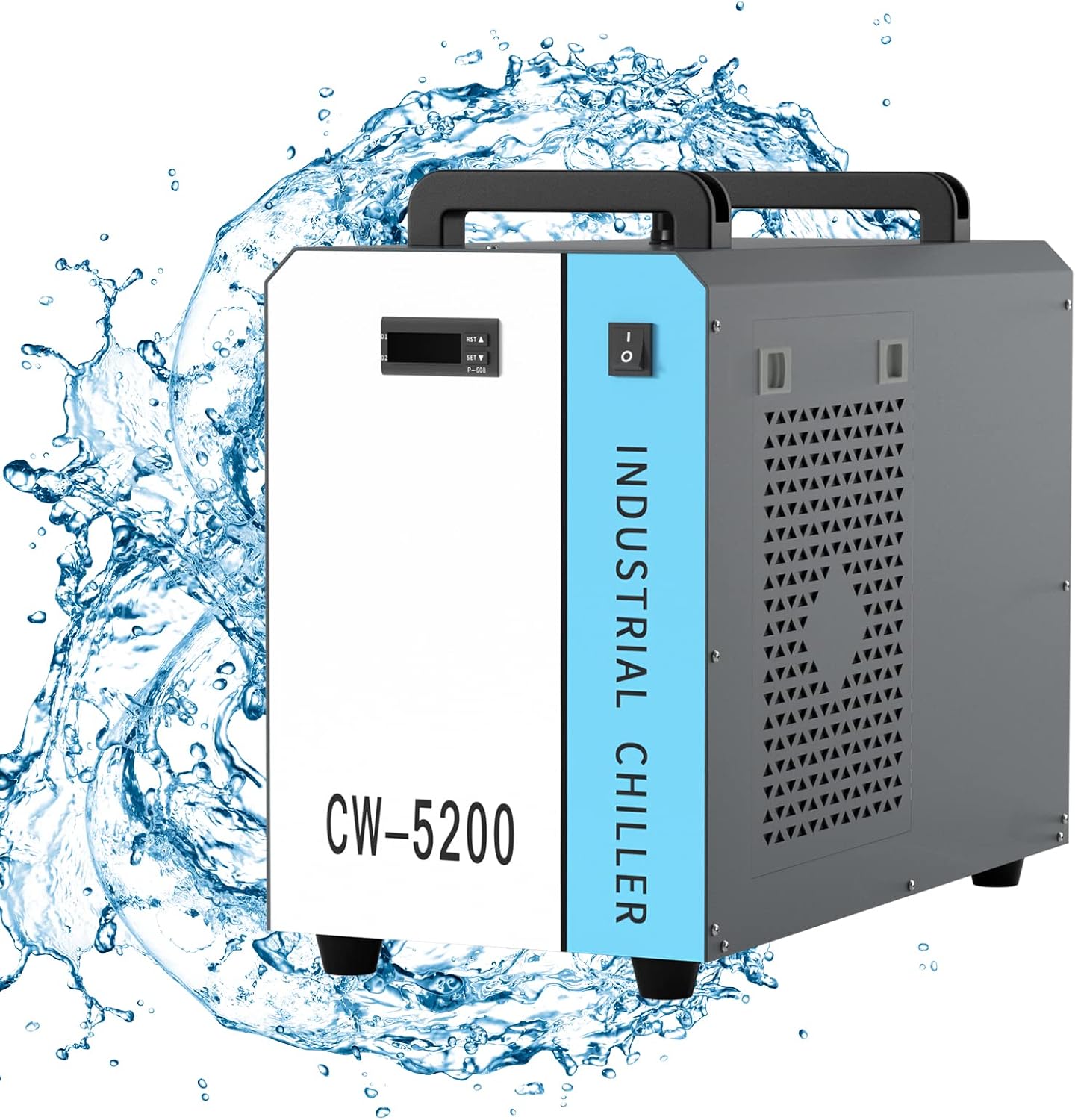

سرد کن ها: دستگاه‌های خنک‌کننده فعال که دمای مایع خنک‌ کننده را در سیستم خنک‌ کننده مایع با حذف گرما از مایع خنک‌ کننده کنترل می‌کنند.
مخازن: مایع خنک کننده را ذخیره می کنند و به دلیل تغییرات دما اجازه انبساط و انقباض آن را می دهند.

سیستم های خنک کننده بخشی جدایی ناپذیر از دستگاه های برش لیزری هستند که به مدیریت مقادیر زیادی گرمای تولید شده در طول فرآیند برش کمک می کنند. این سیستم‌ ها با استفاده از مکانیسم‌ هایی مانند هم رفت، هدایت و تشعشع، اطمینان می‌دهند که لیزر و سایر اجزا در محدوده دمایی ایمن کار می‌ کنند. خنک کننده موثر نه تنها عملکرد و دقت دستگاه برش لیزر را حفظ می کند، بلکه عمر اجزای آن را نیز افزایش می دهد و ایمنی عملیاتی کلی را بهبود می بخشد.

سیستم خنک کننده دستگاه برش لیزری بیش از یک جزء کمکی است، بلکه بخش مهمی از کل عملیات است. اهمیت آن را نمی توان اغراق کرد، زیرا مستقیماً بر عملکرد، طول عمر و ایمنی دستگاه تأثیر می گذارد. در اینجا، ما جنبه های مختلفی را بررسی خواهیم کرد که چرا یک سیستم خنک کننده قوی برای یک دستگاه برش لیزر ضروری است.

ژنراتور لیزری در دستگاه برش گرمای زیادی تولید می کند. حفظ دمای عملیاتی بهینه، پایداری و کارایی ژنراتور لیزری را حفظ می کند. گرمای بیش از حد می تواند باعث نوسانات برق لیزر شود که می تواند منجر به عملکرد ناسازگار برش شود. یک سیستم خنک کننده با طراحی خوب تضمین می کند که ژنراتور لیزری در محدوده دمایی ایده آل کار می کند و خروجی و کیفیت برش ثابت را حفظ می کند.

مطالب مرتبط : برش لیزری چقدر دقیق است؟

بهبود کیفیت برش

دقت بالا ویژگی بارز فناوری برش لیزری است. با این حال، گرما می تواند پرتو لیزر را مخدوش کند و بر دقت و کیفیت برش تأثیر بگذارد. خنک کننده موثر از گرمای بیش از حد جلوگیری می کند و تضمین می کند که پرتو لیزر ثابت و متمرکز باقی می ماند. این پایداری برای دستیابی به برش های تمیز و دقیق، به ویژه در کاربردهای با دقت بالا مانند تولید الکترونیک یا پردازش پیچیده فلز ضروری است.

افزایش عمر ماشین

قطعاتی که در معرض دمای بالا قرار می‌گیرند سریع‌ تر تخریب می‌شوند و عمر مفید آن‌ها را کوتاه می‌ کنند. این امر به ویژه برای ژنراتور لیزر و سایر اجزای کلیدی دستگاه برش لیزر صادق است. یک سیستم خنک کننده کار آمد استرس حرارتی را کاهش می دهد، سایش را کاهش می دهد و عمر این قطعات را افزایش می دهد. این عمر طولانی به معنای هزینه های تعمیر و نگهداری کم تر و تعویض قطعات کم تر است و در منابع مالی صرفه جویی می شود.

افزایش بهره وری

دستگاه های برش لیزری مجهز به سیستم خنک کننده موثر می توانند با قدرت و سرعت بالا تر بدون خطر گرم شدن بیش از حد کار کنند. این ویژگی خروجی و بهره وری را افزایش می دهد. علاوه بر این، دمای عملیاتی پایدار به دستگاه اجازه می دهد تا به طور مداوم برای مدت طولانی تری کار کند، زمان خرابی را به حداقل می رساند و راندمان عملیاتی کلی را بهبود می بخشد.

ایمنی

ایمنی یک دغدغه اصلی در هر محیط صنعتی است. گرم شدن بیش از حد دستگاه لیزر برش خطرات ایمنی قابل توجهی از جمله خطرات آتش سوزی را به همراه دارد. یک سیستم خنک کننده قوی به جلوگیری از چنین خطراتی کمک می کند و دما را در محدوده ایمن نگه می دارد. علاوه بر این، سیستم‌ های خنک‌کننده مدرن اغلب مجهز به حسگر ها و کنترل‌ های خودکار هستند که نظارت و هشدار های لحظه‌ای را ارائه می‌کنند و ایمنی عملیاتی را بیشتر بهبود می‌بخشند.

کاهش زمان خرابی و تعمیر و نگهداری

ماشین‌ های بدون خنک‌ کننده، مستعد خرابی‌ های مکرر به دلیل گرمای بیش از حد هستند که منجر به افزایش زمان خرابی و نیاز به تعمیر و نگهداری می‌شود. یک سیستم خنک کننده کار آمد احتمال آسیب حرارتی را کاهش می دهد و تعمیر و نگهداری و تعمیرات برنامه ریزی نشده را به حداقل می رساند. این قابلیت اطمینان در دسترس بودن دستگاه بیشتر و برنامه‌ های تولید ثابت را تضمین می‌کند، که می‌تواند ضرب‌ الاجل‌ های تنگاتنگ را برآورده کند و رضایت مشتری را حفظ کند.

دقت و تکرار پذیری

در تولید صنعتی، توانایی تولید قطعات با دقت و تکرار پذیری بالا حیاتی است. نوسانات دما می تواند باعث انبساط حرارتی و انقباض اجزای دستگاه شود و در نتیجه دقت برش تغییر کند. یک سیستم خنک کننده پایدار دما های ثابتی را حفظ می کند و تضمین می کند که هر برش مشابه آخرین برش است. این دقت به ویژه در صنایعی اهمیت دارد که در آن ها حتی خطا های جزئی نیز می تواند موجب بروز مشکلات جدی در کیفیت شود.

بهینه شده برای برنامه های کاربردی با قدرت بالا

کاربرد های برش لیزری پر قدرت، مانند مواردی که در صنایع سنگین یا تولید در مقیاس بزرگ استفاده می‌شوند، حتی گرمای بیشتری نسبت به سیستم‌ های کم مصرف تولید می‌کنند. این برنامه ها به راه حل های خنک کننده پیشرفته برای مدیریت بار گرمایی افزایش یافته نیاز دارند. سیستم های خنک کننده کارآمد به این ژنراتور های لیزری پر قدرت اجازه می دهد تا با حداکثر ظرفیت بدون به خطر انداختن ایمنی یا کیفیت برش کار کنند.

انواع سیستم های خنک کننده

سیستم خنک کننده در دستگاه برش لیزری به مدیریت گرمای تولید شده در طول فرآیند برش کمک می کند. این سیستم ها را می توان به طور کلی به دو نوع اصلی تقسیم کرد: سیستم های خنک کننده هوا و سیستم های خنک کننده مایع. هر نوع مکانیسم، مزایا و کاربرد های خود را دارد. این بخش هر دو نوع را به تفصیل بررسی می کند.

سیستم های خنک کننده هوا

سیستم های خنک کننده هوا از فن ها و گرما گیر ها برای دفع گرما از لیزر و سایر اجزا استفاده می کنند. این سیستم ها به طور کلی ساده تر و ارزان تر از سیستم های خنک کننده مایع هستند، اما ممکن است برای لیزر های پر قدرت موثر نباشند.

سیستم های خنک کننده مایع

سیستم های خنک کننده مایع از یک خنک کننده، معمولاً مخلوطی از آب و ضد یخ، برای جذب گرما از لیزر و سایر اجزا استفاده می کنند. این سیستم‌ ها پیچیده‌ تر هستند، اما راندمان خنک‌کنندگی فوق‌ العاده‌ای را ارائه می‌کنند و آن ها را برای لیزر های پر قدرت مناسب می‌سازد.

تأثیر سیستم خنک کننده بر عملکرد دستگاه برش لیزری

مطالب مرتبط : 10 روش تمیز کردن لیزر که باید بدانید

مقایسه و کاربرد

انتخاب بین سیستم های خنک کننده هوا و خنک کننده مایع به عوامل مختلفی از جمله قدرت لیزر، مدت و شدت عملیات برش و نیاز های خاص کاربرد بستگی دارد.

کاربرد های کم تا متوسط: برای دستگاه های برش لیزری با نیاز به توان کم تر، معمولاً یک سیستم خنک کننده هوا کافی است. این یک راه حل مقرون به صرفه و ساده برای مدیریت گرما بدون اجزای پیچیده یا تعمیر و نگهداری گسترده ارائه می دهد.
کاربرد های پر قدرت و با دقت بالا: برای کاربرد هایی که به توان بالا نیاز دارند یا در جاهایی که دقت بسیار مهم است، سیستم های خنک کننده مایع انتخاب اول هستند. قابلیت های خنک کنندگی عالی و کنترل دقیق دما تضمین می کند که ژنراتور لیزری در بهترین حالت خود عمل می کند و عملکرد ثابت و برش با کیفیت بالا را ارائه می دهد.
محیط عملیاتی: محیط عملیاتی دستگاه برش لیزری نیز می تواند بر انتخاب سیستم خنک کننده تأثیر بگذارد. در محیط‌ های پر سر و صدا یا فضای محدود، سیستم‌های خنک‌کننده مایع ممکن است با وجود هزینه‌ های بالاتر و نیاز های تعمیر و نگهداری، سودمندتر باشند.

هر دو سیستم خنک کننده هوا و مایع نقش حیاتی در عملکرد و عمر دستگاه برش لیزر دارند. سیستم های خنک کننده هوا ساده و مقرون به صرفه هستند و آنها را برای کاربرد های کم مصرف و محیط هایی که صدا و فضا مسائل مهمی نیستند، مناسب می کند. سیستم های خنک کننده مایع کارآمد هستند و دارای کنترل دقیق دما هستند، که آنها را برای کاربرد های با قدرت و دقت بالا ایده آل می کند، اگر چه پیچیدگی بیشتر و نیاز های تعمیر و نگهداری بالاتری دارند. درک نیاز های خنک کننده خاص دستگاه برش لیزر شما می تواند به شما در انتخاب سیستم خنک کننده مناسب و اطمینان از عملکرد مطلوب کمک کند.

اهمیت سیستم های خنک کننده

سیستم خنک کننده جزء کلیدی دستگاه برش لیزر CO2 است و نقشی حیاتی در تضمین عملکرد، کارایی و عمر کلی دستگاه ایفا می کند. در طول فرآیند برش لیزری گرمای زیادی تولید می شود، یک سیستم خنک کننده قابل اعتماد مشکل این انباشت گرما را حل می کند و در نتیجه عملکرد، عمر و ایمنی دستگاه را بهبود می بخشد.
قرار گرفتن طولانی مدت در معرض دمای بالا، سایش اجزای لیزر را تسریع می کند. لوله های لیزر، اپتیک و سایر اجزای حساس برای عملکرد در محدوده دمایی خاص طراحی شده اند. هنگامی که دستگاه برش لیزر CO2 را برای مدت طولانی کار می کنید و مکانیزم خنک کننده مربوطه وجود ندارد، گرمای بیش از حد در داخل اجزای اطراف دستگاه تیوب لیزر ایجاد می شود که باعث شکسته شدن لوله، ایجاد قوس و آسیب های دیگر می شود. باعث کاهش کیفیت برش و کاهش استفاده از عمر دستگاه می شود.
سیستم خنک کننده نقش حیاتی در حفظ عملکرد، عمر و ایمنی دستگاه برش لیزر CO2 ایفا می کند. به تنظیم دما کمک می کند، عمر اجزای حیاتی را طولانی می کند، عملکرد ثابت را تضمین می کند، ایمنی را افزایش می دهد، زمان خرابی را کاهش می دهد و به بهبود کیفیت کلی محصولات نهایی کمک می کند. یک سیستم خنک کننده با طراحی خوب و نگهداری مناسب به موفقیت برنامه های مختلف برش کمک می کند و احتمال خرابی و تعمیرات پرهزینه را کاهش می دهد.

تاثیر سیستم خنک کننده بر عملکرد

در طول فرآیند برش لیزری، گرمای عظیم تولید شده توسط دستگاه برش لیزر CO2 باید به طور موثر حذف شود تا از عملکرد پایدار تجهیزات و نتایج برش با کیفیت بالا اطمینان حاصل شود. در اینجا چند جنبه از نحوه تأثیر سیستم خنک کننده بر عملکرد دستگاه برش لیزر CO2 آورده شده است:

پایداری و سازگاری: اگر سیستم خنک کننده نتواند دمای کار بهینه تیوب لیزر را حفظ کند، خروجی لیزر تحت تأثیر نوسانات دما قرار می گیرد و در نتیجه نتایج برش ناپایدار می شود. سیستم خنک کننده پایدار می تواند اطمینان حاصل کند که ژنراتور لیزری در محدوده دمای طراحی باقی می ماند تا به خروجی لیزر پایدار دست یابد و از ثبات نتایج برش اطمینان حاصل شود.
توان خروجی و سرعت برش: دمای عملیاتی بیش از حد بالا باعث کاهش راندمان لوله لیزر می شود و در نتیجه بر توان خروجی و سرعت برش تأثیر می گذارد. یک سیستم خنک کننده خوب می تواند لوله لیزر را در محدوده دمایی مناسب کار کند، از عملکرد بازده لوله لیزر اطمینان حاصل کند و به توان خروجی و سرعت برش بالاتری دست یابد.
کیفیت پرتو پایدار: تغییرات دما پرتو لیزر را مخدوش می کند که بر دقت و صافی برش لیزر تأثیر می گذارد. یک سیستم خنک کننده خوب از بدتر شدن کیفیت پرتو لیزر به دلیل تغییر شکل های مربوط به گرما در اپتیک جلوگیری می کند. کیفیت پرتو پایدار تضمین می کند که لیزر متمرکز برای برش های دقیق واضح و مشخص باقی می ماند.
خطر خرابی و نگهداری: یک سیستم خنک کننده ناپایدار یا ضعیف می تواند منجر به افزایش خطر خرابی تجهیزات شود. گرمای بیش از حد ممکن است به اجزای کلیدی آسیب برساند و حتی باعث بروز حوادث جدی در تجهیزات شود. نگهداری نادرست همچنین می تواند باعث انسداد یا نشت آب در سیستم خنک کننده شود و بر پایداری عملکرد کل دستگاه برش لیزر تأثیر بگذارد.
حفظ تمرکز: گرما می تواند باعث انبساط حرارتی و انقباض اجزای نوری شود که می تواند باعث تغییر در فوکوس لیزر شود. یک مکانیسم خنک کننده موثر این نوسانات را به حداقل می رساند و اطمینان می دهد که تمرکز لیزر روی هدف برای برش دقیق باقی می ماند.

مطالب مرتبط : جلوگیری از پاشش جوش در جوشکاری: ارائه 7 راه حل موثر

تاثیر سیستم خنک کننده بر زندگی

سیستم خنک کننده در دستگاه برش لیزر CO2 با اطمینان از عملکرد اجزای آن در محدوده دمایی بهینه و به حداقل رساندن سایش و پارگی ناشی از گرمای بیش از حد، نقش کلیدی در افزایش عمر دستگاه ایفا می کند. در زیر تأثیرات کلیدی سیستم خنک کننده بر طول عمر دستگاه برش لیزر CO2 آورده شده است:

کاهش استرس قطعات: گرمای بیش از حد می تواند بر اجزای مختلف دستگاه برش لیزری، از جمله لوله لیزر، اپتیک، منبع تغذیه و الکترونیک کنترل فشار وارد کند. سیستم خنک کننده به اتلاف گرما و حفظ دمای عملیاتی پایدار کمک می کند و استرس بر روی این قطعات را کاهش می دهد و عمر قطعه را افزایش می دهد.
افزایش طول عمر لوله لیزر: تیوب لیزر یکی از اجزای اصلی دستگاه برش لیزر CO2 است و عمر کاری آن مستقیماً تحت تأثیر دما است. وظیفه تابش پرتو لیزر برای برش را بر عهده دارد. سیستم خنک کننده تضمین می کند که لوله لیزر در محدوده دمایی توصیه شده عمل می کند و از گرم شدن بیش از حد باعث پیری لوله و خرابی زودرس لوله جلوگیری می کند. این باعث افزایش طول عمر لوله لیزر و کاهش نیاز به تعویض مکرر می شود.
حفظ یکپارچگی نوری: اجزای نوری یک سیستم لیزر، مانند آینه ها و لنزها، به تغییرات دما حساس هستند. خنک کننده مناسب اعوجاج حرارتی این اجزا را به حداقل می رساند که می تواند باعث ناهماهنگی و کاهش کیفیت برش شود. حفظ یکپارچگی اپتیک به عملکرد ثابت و طول عمر بیشتر کمک می کند.
سایش و پارگی را به حداقل برسانید: گرمای بیش از حد باعث تسریع سایش قطعات متحرک، قطعات الکتریکی و مکانیسم های حساس داخل دستگاه می شود. با ارائه یک محیط عملیاتی کنترل شده و خنک، سیستم خنک کننده کمک می کند تا تخریب این اجزا به حداقل برسد و در نتیجه عمر سرویس را افزایش دهد.
کاهش هزینه های تعمیر و نگهداری: یک سیستم خنک کننده با عملکرد مناسب احتمال خرابی قطعات به دلیل گرمای بیش از حد را کاهش می دهد. در نتیجه، هزینه‌های نگهداری مرتبط با تعویض یا تعمیر قطعات کاهش می‌یابد و به صرفه‌جویی در هزینه در طول عمر دستگاه کمک می‌کند.
عملکرد ثابت در طول زمان: خنک کاری کافی شرایط عملکردی پایدار را برای ماشین‌ها حتی با افزایش سن حفظ می‌کند. همانطور که اجزا به طور طبیعی تخریب می شوند، حساسیت آنها به تغییرات دما افزایش می یابد. سیستم خنک کننده به خنثی کردن این اثر کمک می کند و عملکرد ثابت را در طول عمر دستگاه تضمین می کند.
قابلیت اطمینان کلی افزایش یافته: اثر ترکیبی کاهش تنش اجزا، افزایش طول عمر اجزای حیاتی و به حداقل رساندن سایش و پارگی به افزایش کلی قابلیت اطمینان دستگاه کمک می کند. ماشین‌های قابل اطمینان‌تر به تعمیرات کمتری نیاز دارند و رویدادهای خرابی برنامه‌ریزی نشده کمتری را تجربه می‌کنند.
پیشگیری از حوادث: گرمای بیش از حد ممکن است باعث بروز حوادثی مانند ترکیدگی لیزر، آسیب به اجزای نوری و غیره شود. این امر نه تنها ایمنی اپراتور را به خطر می اندازد بلکه باعث آسیب جدی به تجهیزات می شود. یک سیستم خنک کننده پایدار می تواند خطر این حوادث را کاهش دهد و از ایمنی اپراتورها و یکپارچگی تجهیزات محافظت کند.

به دنبال مشاوره تخصصی باشید

انتخاب سیستم خنک کننده مناسب برای دستگاه برش لیزری مستلزم ارزیابی کامل توان لیزر، بار حرارتی و شرایط عملیاتی است. با ارزیابی ظرفیت خنک کننده، انواع سیستم، عوامل محیطی و هزینه کل ، می توانید سیستم خنک کننده ای را انتخاب کنید که عملکرد قابلیت اطمینان و کارایی مطلوب را تضمین کند. مشاوره با توصیه‌ های سازنده و جستجوی مشاوره متخصص، فرآیند تصمیم‌گیری را بیشتر می‌کند و اطمینان می‌دهد که سیستم خنک‌کننده انتخابی نیاز های خاص عملیات برش لیزر شما را برآورده می‌کند.
