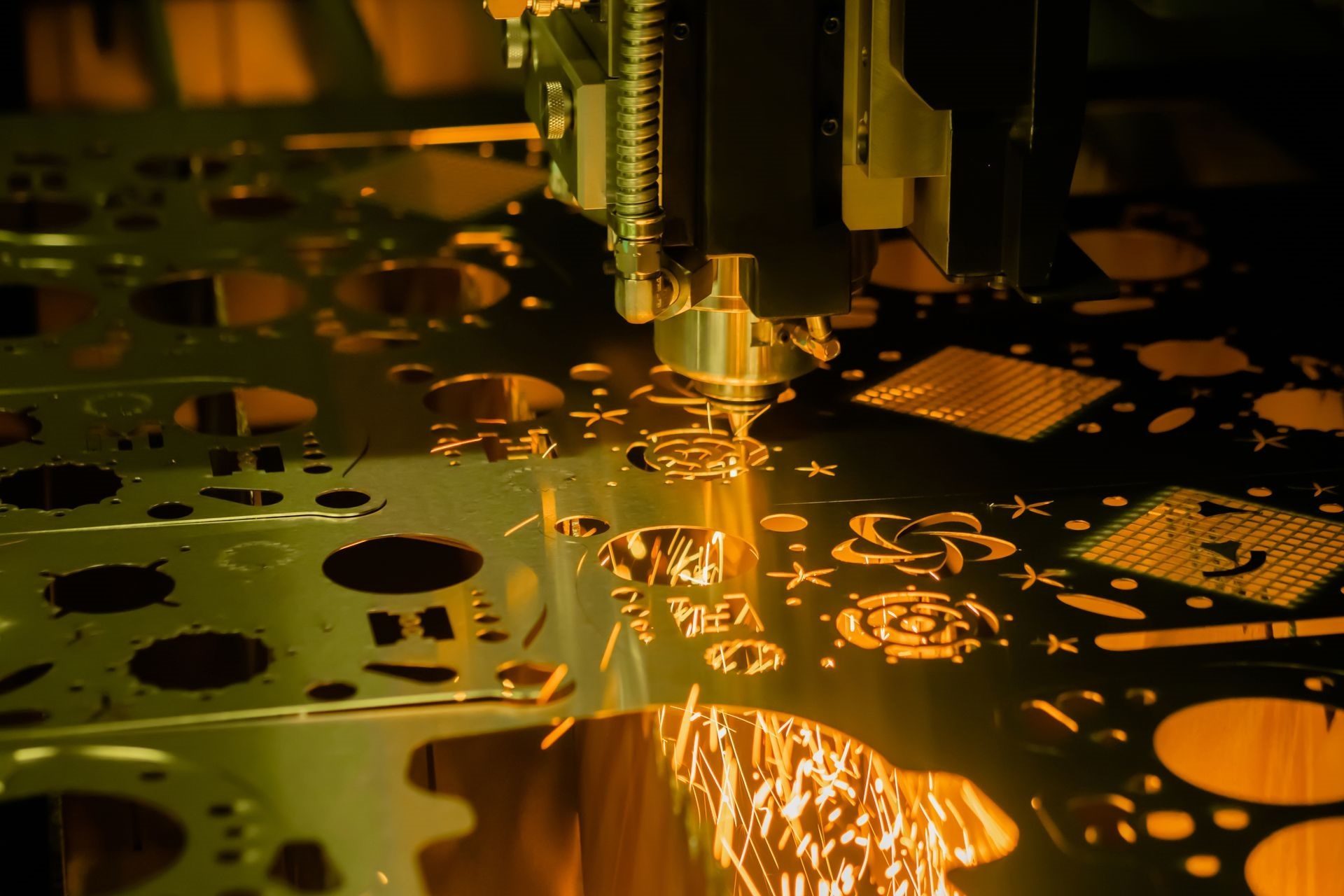

چگونه سرامیک را با لیزر برش دهیم؟ راهنمای برش سرامیک با لیزر

با پیشرفت تکنولوژی لیزر، عصر جدیدی از خلق سرامیک برای هنرمندان و مبتکران به طور یکسان گشوده شده است. برش سرامیک با استفاده از فناوری لیزر یکی از روش‌ های پیشرفته و کارآمد برای ایجاد شکل‌ ها و اندازه‌ های مختلف از مواد سرامیکی است. سرامیک‌ ها به دلیل مقاومت بالا در برابر حرارت و خوردگی، در صنایع مختلف کاربرد گسترده‌ ای دارند. با این حال، به دلیل سختی و شکنندگی آن‌ ها، برش سرامیک به روش‌ های سنتی می‌ تواند چالش‌ بر انگیز باشد. استفاده از لیزر برای برش سرامیک راه‌ حلی مناسب برای این مشکل ارائه می‌ دهد که باعث دقت و کارایی بالاتر می‌ شود.برای اطلاع از قیمت دستگاه جوش لیزری ، قیمت دستگاه جوش لیزری پرتابل ، قیمت دستگاه جوش لیزر دستی ، قیمت دستگاه جوش لیزری سه کاره و قیمت دستگاه لیزر زنگ زدایی با دیبولیزر تماس بگیرید.

5 مزیت برش سرامیک با لیزر

برش لیزری به عنوان یک تکنیک انقلابی برای شکل دادن به سرامیک ها ظهور کرده است که ترکیبی منحصر به فرد از دقت، انعطاف پذیری و کارایی را ارائه می دهد. در مقایسه با روش‌ های سنتی، برش لیزری مزیت‌ های مختلفی را باز می‌ کند و آن را به گزینه‌ ای برای کاربرد های مختلف تبدیل می‌ کند.

1. دقت بی نظیر

شما می توانید به راحتی اشکال یا نقش های هندسی ظریف را با برش لیزری روی کاشی و سرامیک حک کنید. پرتو لیزر متمرکز با دقت بی‌ نظیری حک می‌ شود. این ظرافت در هایی را به روی ساخت طرح ها و اشکال پیچیده باز می کند که با روش های دیگر تقریبا غیر ممکن است.

2. امکانات سرامیکی

برش لیزری می تواند طیف متنوعی از مواد را مدیریت کند، از ظرافت ظریف چینی گرفته تا انعطاف پذیری ناهموار ZrO2. این امر آن را به یک فرآیند همه جانبه تبدیل می کند و به صنایع بی شماری مانند پزشکی، دندانپزشکی، الکترونیک و حتی ساخت جواهرات خدمات می دهد.

3. سرعت سریع

در مقایسه با همتایان سنتی خود، برش لیزری با سرعت پیچ و تاب عمل می کند و زمان تولید را به طور قابل توجهی کاهش می دهد و توان عملیاتی را افزایش می دهد. این امر منجر به افزایش راندمان، صرفه جویی در هزینه و خط تولید بهتر می شود.

4. حداقل تولید حرارت

حداقل منطقه متاثر از حرارت (HAZ) یک برش لیزری تضمین می کند که یکپارچگی و خواص مواد دست نخورده باقی بماند، که در نهایت از آسیب حرارتی یا هر نوع تاب برداشتن جلوگیری می کند.

5. طرح های سازگار با محیط زیست

فرآیند برش لیزری نیاز به خنک کننده ها و روان کننده ها را کاهش می دهد و مصرف منابع را به حداقل می رساند و به یک سیاره سبزتر کمک می کند. با تولید حداقل زباله، ردپای موفقی برای آینده ای روشن تر به جا می گذارد.

انواع سرامیک های سازگار با لیزر

برخی از انواع اصلی گزینه های سرامیک سازگار با لیزر در زیر آورده شده است:

1. سرامیک مهندسی

• آلومینا (Al2O3): به طور گسترده برای طرح های برش لیزری در قطعات الکترونیکی، ابزار های برش و قطعات مقاوم در برابر سایش استفاده می شود.

• (ZrO2): به دلیل استحکام استثنایی و مقاومت شیمیایی آن شناخته شده است. نقطه ذوب بالا آن را برای برش لیزری اشکال پیچیده ایده آل می کند.

2. سرامیک پیشرفته

• Macor : این شیشه سرامیک قابل ماشین کاری به ویژه برای ماشین کاری لیزری و نمونه سازی قطعات ظریف برای دستگاه های پزشکی، حسگر ها و کاربردهای نوری مناسب است.
• LTCC ( سرامیک با دمای پایین) : این سرامیک چند لایه به دلیل ماهیت سازگار با لیزر به طور گسترده ای در بسته بندی های الکترونیکی و دستگاه های میکرو سیال استفاده می شود.

3. سرامیک سنتی

• چینی: با ساختار دانه ریز و رنگ سفید خود، چینی برای حکاکی لیزری و علامت گذاری اقلام تزئینی، جواهرات و خلاقیت های هنری مناسب است.
• ظروف سنگی: طبیعت سازگار با لیزر آن امکان برش ویژگی های تزئینی و آرم ها را برای جذابیت زیبایی بیشتر فراهم می کند.

آماده سازی قبل از برش لیزری

آماده سازی برای برش لیزری برای اطمینان از یک فرآیند صاف، کارآمد و موفق مهم است. در این جا چند مرحله کلیدی وجود دارد که باید قبل از روشن کردن لیزر انجام دهید:

1. مواد

• ماده مناسب را انتخاب کنید: اطمینان حاصل کنید که ماده انتخابی شما می تواند حرارت لیزر را تحمل کند و در هنگام برش بخارات مضر منتشر نمی کند.
• مواد را تمیز و خشک کنید: هر گونه کثیفی، گرد و غبار یا رطوبت را از سطح مواد جدا کنید تا از نقص یا خطرات ایمنی در حین برش جلوگیری شود.

2. طراحی و فایل

• فایل دیجیتال خود را آماده کنید: اگر از دستگاه برش لیزری با نرم افزار استفاده می کنید، طرح خود را با استفاده از نرم افزار های گرافیک ایجاد کنید.
• بررسی خطا ها: قبل از ارسال آن به دستگاه برش لیزری، طرح خود را برای هر گونه خطا یا ناهماهنگی دوباره بررسی کنید.
• تنظیم پارامتر های برش: بسته به ماده و نتیجه دلخواه، توان و سرعت لیزر را در تنظیمات نرم افزار تنظیم کنید.

3. ماشین و فضای کار

• راه اندازی برش لیزری: دستور العمل های سازنده را برای نصب و کالیبره کردن صحیح برش لیزری دنبال کنید.
• محل کار را آماده کنید: اطراف دستگاه برش لیزری را از هر گونه مواد قابل اشتعال یا موانع پاک کنید.

3 روش برای برش لیزری سرامیک

تطبیق پذیری سرامیک ها با دقت فناوری لیزر مطابقت دارد و راه را برای خلاقیت های نوآورانه هموار می کند. برخی از روش های محبوب برش لیزر برای برش موفق سرامیک با کمک لیزر به شرح زیر است.

1. برش لیزری فیبر

این تکنیک دقیق و کارآمد برش لیزری فیبر از پالس‌های کوتاه و پر قدرت برای تبخیر سرامیک با حداقل انتشار حرارت در مقایسه با سایر روش‌ های برش لیزری استفاده می‌ کند.

برش لیزر فیبر سرامیک های زیست سازگار در زمینه های پزشکی و دندانپزشکی استفاده می شود. این فرآیند همچنین برای برش سرامیک های هوافضا و خودرو و سرامیک های معماری و تزئینی استفاده می شود.

هنگام استفاده از این تکنیک، باید این واقعیت را در نظر بگیریم که مواد سرامیکی مختلف دارای ویژگی‌ های جذب لیزر و اتلاف حرارت متفاوتی هستند. بنابراین ممکن است لازم باشد پارامتر های لیزر را برای نتایج بهینه تنظیم کنید.

مزایا عبارتند از:

• کاهش تاثیر حرارتی
• سازگاری مواد گسترده
• راندمان بالا

2. Nd: برش لیزر YAG

این تکنیک از یک پرتو لیزر موج پیوسته ساطع شده توسط کریستال گارنت آلومینیوم ایتریوم (Nd: YAG) دوپ شده با نئودیمیم استفاده می کند. لیزر YAG سرامیک را در طول مسیر برش ذوب می کند. Nd: لیزرهای YAG خطوط باریکی با حداقل مناطق تحت تأثیر حرارت تولید می کنند که منجر به برش های بسیار دقیق و تمیز می شود.

آن ها می توانند طیف وسیعی از مواد سرامیکی، از جمله مواد شکننده و ظریف را با کمترین خطر خرد شدن یا ترک خوردن برش دهند.

مزایای اصلی عبارتند از:

• کیفیت لبه تمیز
• برش سریع تر برای مواد ضخیم تر
• تطبیق پذیری مواد

3. برش لیزر CO2

لیزر CO2 یک اسب کار کلاسیک، اشعه مادون قرمز ساطع می کند که به راحتی توسط بسیاری از سرامیک ها جذب می شود. در مقایسه با لیزر های Nd: YAG، لیزر های CO2 اغلب سرعت برش سریع تری را ارائه می دهند، به ویژه برای مواد ضخیم تر. این سیستم‌ های لیزری عموماً ارزان‌تر از لیزر های Nd: YAG هستند و برای کاربرد های مختلف در دسترس‌ تر هستند.

لیزر های CO2 را می توان برای برش زیر آب ورق های سرامیکی نازک استفاده کرد که خطرات ترک خوردگی استرس حرارتی را از بین می برد و کیفیت لبه را بهبود می بخشد.

مزایا عبارتند از:

• مقرون به صرفه بودن
• سرعت برش بالا
• ویژگی مواد

راه اندازی و نکاتی برای برش لیزری سرامیک

قبل از شروع کار با برش لیزری برای برش سرامیک، در اینجا چند مرحله مهم راه اندازی و نکات حرفه ای وجود دارد که شما را به سمت خلاقیت های سرامیکی راهنمایی می کند:

1. آماده سازی

• مسائل مواد: برای انتخاب گزینه های سازگار با لیزر مانند آلومینا برای نتایج بهینه باید در مورد خواص خاص تحقیق کنید.
• اول ایمنی : در طول این فرآیند باید از عینک محافظ، دستکش استفاده کنید.

2. نکاتی برای پایان بی عیب و نقص

• برش آزمایشی: برای تنظیم دقیق تنظیمات و جلوگیری از اشتباهات پر هزینه باید یک برش آزمایشی اجرا کنید. عیب یابی عیوب برش لیزر نیز مفید بوده است.
• سیستم پشتیبانی: برای سرامیک های ظریف یا نازک، آن ها را با یک بستر یا لایه اضافی زیر آن برای جلوگیری از تاب برداشتن در نظر بگیرید.

پس از پردازش و تکمیل

در این جا چند مرحله و تکنیک حیاتی وجود دارد که باید در نظر بگیرید:

• با از بین بردن آرام هر گونه گرد و غبار، دوده یا باقی مانده پس از برش لیزری شروع کنید. از یک برس نرم استفاده کنید.
• برای بریدگی های پیچیده یا مناطقی که دسترسی به آن ها سخت است، تمیز کردن اولتراسونیک را در نظر بگیرید .

• محلول مناسب را انتخاب کنید و هر ناحیه ای را که می خواهید محافظت کنید بپوشانید.
• از رنگ های فلزی یا فویل ها برای برجسته کردن عناصر خاص روی قطعه خود استفاده کنید.
• اگر پروژه شما شامل چندین قطعه است، از چسب مناسبی که مخصوص سرامیک ها طراحی شده است استفاده کنید.

روند های آینده در سرامیک های برش لیزری

آینده قطعات سرامیکی برش لیزری به دلیل نوآوری مداوم بسیار برجسته است.

انتظار برش با دقت میکرو از طریق فناوری لیزر و ایجاد جزئیات ظریف را داشته باشید. در آینده چاپ لیزری سه بعدی افزایش می یابد و ساخت ساختارهای سرامیکی پیچیده با روش های سنتی غیر ممکن است. پایداری با لیزر های سبز که مصرف انرژی و اتلاف انرژی را به حداقل می رساند در مرکز توجه قرار می گیرد.

برای بهینه‌ سازی مبتنی بر هوش مصنوعی آماده شوید، که پارامتر های لیزری ایده‌ آل را برای برش‌ های بی‌ عیب و نقص در هر نوع سرامیکی پیشنهاد می‌ کند. می توان گفت که آینده سرامیک های برش لیزری سفری نفس گیر در انتظار حک شده است.

ایده های حکاکی سرامیک

دستگاه های لیزر می توانند هر قطعه را به یک شاهکار منحصر به فرد تبدیل کنند. امکانات سرامیک حکاکی لیزری به اندازه تخیل شما بی پایان است.

• لیوان سرامیکی حکاکی لیزری
• شیشه های سرامیکی لیزری
• کاسه های سرامیکی حکاکی شده با لیزر
• آثار هنری سرامیک لیزری
• عکس حکاکی لیزری روی کاشی و سرامیک

نکات قبل از حکاکی لیزری کاشی و سرامیک؟

قبل از فرو رفتن در حکاکی کاشی و سرامیک:

مطالب مرتبط :   تاریخچه جوشکاری welding history از قرون وسطا تا به امروز

• کاشی ها را با الکل تمیز کرده و در هوا خشک کنید.

• کاشی ها را در جای خود محکم کنید تا از حرکت در حین فرآیند کنده کاری جلوگیری شود.

آیا می توانید کاشی و سرامیک را با لیزر حکاکی کنید؟

• مخلوطی از دی اکسید تیتانیوم و ایزوپروپانول 70 درصد را روی سطح کاشی سندبلاست کنید.

• پس از خشک شدن با پارامترهای مناسب حکاکی کنید.

• لایه دی اکسید تیتانیوم را پس از حکاکی برای اثر دلخواه تمیز کنید.

    بر خلاف روش های دیگر، برش لیزری سرامیکی به کنترل دقیق حرارت برای برش الگوهای دقیق دست می یابد. مزایای دیگر عبارتند از:

     (1) بدون تماس: بر خلاف برش الماس، شما نیازی به تعویض اره ندارید. لیزرها همچنین از وارد کردن فشار مکانیکی روی قطعات جلوگیری می کنند.

    (2) کنترل دقیق:  انرژی متمرکز و موضعی لیزر برش های بسیار باریکی را با عرض های کوچک ایجاد می کند. الگوهای دقیق و پیچیده نیز امکان پذیر است.

    (3) بدون مواد مصرفی:  بر خلاف برش با جت آب، برش لیزری به مواد مصرفی یا یکبار مصرف اضافی نیاز ندارد.

پلیمرها و پلاستیک‌ها

پلیمرها و پلاستیک‌ها کاندیداهای بسیار خوبی برای ماشینکاری لیزری با طول موج کوتاه هستند. منابع فرابنفش (≈355 نانومتر) و سیستم‌های فوق سریع پیکوثانیه – فمتوثانیه به طور مؤثر با پیوندهای آلی جفت می‌شوند و مواد را به جای بیرون راندن مذاب، با سایش جدا می‌کنند. با پارامترهای مناسب پرتو و جریان گاز کمکی، فیلم‌هایی به نازکی 25 میکرومتر و ورق‌هایی تا حدود 3 میلی‌متر که توسط گودفلو ارائه شده‌اند را می‌توان با دقت در سطح میکرون، مناطق تحت تأثیر حرارت ناچیز و لبه‌های تمیز و بدون تنش برش داد.   

فرآیند لیزر

دو روش رایج ماشینکاری لیزری Nd-YAG و CO2 هستند.

پرتو لیزر Nd-YAG با طول موج ۱.۰۶۴ میکرون ساطع می‌شود – دقیقاً ۱۰ برابر کوچکتر از CO2. قابلیت جذب مواد در این طول موج‌ها چیزی است که متفاوت است. به عنوان مثال، اکثر فلزات بسیار بازتابنده هستند و بنابراین، لیزر Nd-YAG بیشتر مورد استفاده قرار می‌گیرد. از آنجایی که اکثر غیرفلزات، از جمله سرامیک‌ها، حتی یک میکرون هم جذب نمی‌کنند، ماشینکاری آنها برای لیزر CO2 مناسب‌تر است.

علاوه بر طول موج، تفاوت‌های عملکردی دیگری نیز بین این دو لیزر وجود دارد که در کیفیت ماشینکاری نقش دارند. این تفاوت‌ها شامل شکل پرتو، راندمان حرارتی، انتقال حرارت و توان خروجی است. توان اعمال شده بسته به ضخامت ماده مورد پردازش متفاوت است.

دو فرآیند کلی ماشینکاری لیزری وجود دارد…

حکاکی لیزری

فرآیند حکاکی لیزری شامل ایجاد مجموعه‌ای از سوراخ‌های لیزری در ماده است. پس از تکمیل، قطعه از زیرلایه جدا می‌شود. این فرآیند معمولاً برای اجزای هندسی ساده‌تر اعمال می‌شود.

تلرانس‌های استاندارد

عمق پالس نوشته شده: ۳۵ تا ۵۰ درصد استاندارد در تمام ضخامت‌ها

فاصله پالس: 0.14 تا 0.17 میلی‌متر بین هر پالس لیزر.

لبه‌ی حکاکی شده برای برجسته‌سازی: +. 1/-.05 میلی‌متر

خط کاتب به خط کاتب: +/- .05 میلی‌متر

سوالات متداول

1. آیا سرامیک را می توان لیزر کرد؟

پاسخ این است که بله، سرامیک را می توان لیزر کرد. مواد سرامیکی برش لیزری اغلب یک انتخاب مطمئن هستند زیرا سرامیک به راحتی شکسته می شود.

2. آیا می توانید سرامیک آلومینا را با لیزر برش دهید؟

روش دقیق مورد استفاده در تولید صفحات سرامیکی آلومینا برش لیزری است. آلومینا به دلیل سختی و استقامت در برابر حرارت، برای تکنیک‌ های برش معمولی مشکلاتی ایجاد می‌کند. به همین دلیل برش لیزری برای سرامیک آلومینا مناسب تر است.

3. هزینه سرامیک های برش لیزری در مقایسه با روش های برش سنتی چگونه است؟

برش لیزری می‌ تواند گران‌ تر از روش‌ های سنتی باشد، اما دقت و کارایی آن ممکن است هزینه را به‌ویژه برای پروژه‌ های پیچیده یا بزرگ جبران کند.

4. آیا می توان از فرآیند برش لیزری هم برای نمونه سازی و هم برای تولید انبوه استفاده کرد؟

برش لیزری که هم برای نمونه سازی و هم برای تولید انبوه مناسب است، طرح های سریع و دقیق را برای نمونه های اولیه و تولید کارآمد و ثابت برای حجم های زیاد ارائه می دهد.
