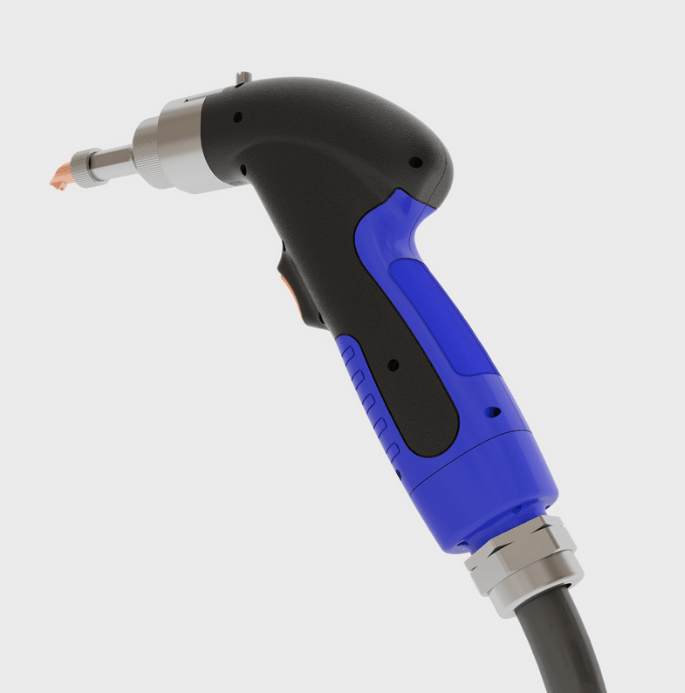

هد لیزر جوشکاری چیست؟
هد لیزر جوشکاری (Laser Welding Head) یکی از اجزای کلیدی در فرآیند جوشکاری لیزری است که وظیفه متمرکز کردن پرتو لیزر و هدایت آن به سمت قطعه کار را بر عهده دارد. این ابزار پیشرفته نقش مهمی در بهبود کیفیت جوش، دقت بالا و بهرهوری در فرآیندهای جوشکاری صنعتی دارد. هد لیزر جوشکاری با بهرهگیری از تکنولوژیهای اپتیکی و مکانیکی، امکان کنترل دقیق بر روی پارامترهای فرآیندی نظیر شدت، تمرکز و زاویه تابش لیزر را فراهم میکند.
در این مقاله، به بررسی تعریف هد لیزر جوشکاری، اجزای تشکیلدهنده آن، کاربردها، مزایا و انواع آن پرداخته خواهد شد. همچنین به نقش این ابزار در صنعت و تأثیر آن بر افزایش بهرهوری اشاره میشود.
شرکت دیبولیزر دستگاه هایی مانند دستگاه جوش لیزری پرتابل ، دستگاه جوش لیزری دستی و دستگاه لیزر زنگ زدایی را با بهترین کیفیت برای صنایع مختلف ارائه می دهد. جهت اطلاع از جزئیات دستگاه ها و نحوه سفارش با کارشناسان دیبولیزر در تماس باشید.
تعریف هد لیزر جوشکاری
هد لیزر جوشکاری قسمتی از سیستم جوشکاری لیزری است که پرتو لیزر تولیدشده توسط منبع لیزر را جمعآوری، متمرکز، و به سمت نقطه جوش هدایت میکند. این ابزار بهطور دقیق طراحیشده و قادر به تنظیم انرژی و تمرکز لیزر برای انواع مختلف مواد و ضخامتها است. هد لیزر نقش مهمی در تعیین کیفیت نهایی جوش دارد و در صورت طراحی و تنظیم صحیح، میتواند جوشهایی با دقت بالا و استحکام زیاد ایجاد کند.
اجزای تشکیلدهنده هد لیزر جوشکاری
هد لیزر جوشکاری از چندین بخش اصلی تشکیل شده است که هر کدام وظیفه خاصی را در فرآیند جوشکاری بر عهده دارند. در ادامه به معرفی این اجزا پرداخته میشود:
- عدسیهای متمرکزکننده (Focusing Lens)
عدسیها وظیفه متمرکز کردن پرتو لیزر را بر روی نقطهای خاص از قطعه کار دارند. این عدسیها معمولاً از موادی مانند کوارتز یا شیشه خاص ساخته میشوند که توانایی تحمل دمای بالا و عبور پرتو لیزر با کمترین افت انرژی را دارند. نوع و فاصله کانونی عدسی تأثیر مستقیمی بر قطر پرتو و عمق نفوذ جوش دارد.
- آینهها (Mirrors)
در سیستمهای لیزری، آینهها برای هدایت پرتو لیزر به نقطه دلخواه استفاده میشوند. این آینهها معمولاً از مواد بازتابدهنده با پوشش ویژه ساخته میشوند تا بازده بالایی داشته باشند و انرژی لیزر را بهطور کامل منتقل کنند.
- نازل گاز محافظ (Shielding Gas Nozzle)
نازل گاز محافظ گازهایی مانند آرگون، هلیوم یا نیتروژن را به منطقه جوش هدایت میکند تا از اکسیداسیون و آلودگی جلوگیری شود. این گازها همچنین به خنکسازی ناحیه جوش و بهبود کیفیت جوش کمک میکنند.
- سیستم خنککننده (Cooling System)
هد لیزر به دلیل تمرکز انرژی بالا و تولید حرارت زیاد نیاز به خنکسازی دارد. سیستم خنککننده، که معمولاً با آب یا هوا کار میکند، دمای اجزای حساس هد را در محدودهای ایمن نگه میدارد.
- سنسورها و سیستمهای کنترلی
هد لیزر ممکن است به سنسورهای مختلفی مانند سنسور دما، فشار و موقعیت مجهز باشد که اطلاعات لازم را برای کنترل دقیق فرآیند جوشکاری فراهم میکنند. این سنسورها به اپراتور یا سیستم کنترل اجازه میدهند تا کیفیت جوش را در زمان واقعی پایش کند.
- فیبر نوری (Optical Fiber)
در برخی از سیستمهای لیزری، پرتو لیزر از طریق فیبر نوری به هد منتقل میشود. فیبر نوری به دلیل انعطافپذیری بالا امکان استفاده از هد در موقعیتهای مختلف را فراهم میکند.
- بدنه محافظ (Protective Housing)
بدنه هد لیزر از اجزای داخلی در برابر ضربه، گرد و غبار و آلودگی محافظت میکند. این بدنه معمولاً از مواد مقاوم به حرارت و ضربه ساخته میشود.
عملکرد هد لیزر جوشکاری
هد لیزر جوشکاری پرتو لیزر را از منبع تولید (مانند لیزر فایبر، دیودی یا CO2) دریافت میکند و آن را به نقطه خاصی از قطعه کار هدایت میکند. عملکرد هد شامل مراحل زیر است:
- دریافت پرتو لیزر: پرتو لیزر از منبع تولید به هد منتقل میشود. این انتقال ممکن است از طریق آینهها یا فیبر نوری انجام شود.
- تمرکز پرتو: عدسیها پرتو لیزر را به نقطهای بسیار کوچک و با توان بالا متمرکز میکنند تا فرآیند ذوب و جوش اتفاق بیفتد.
- هدایت گاز محافظ: نازل گاز محافظ، گاز را به ناحیه جوش میرساند تا از اکسیداسیون و آلودگی جلوگیری کند.
- کنترل دما و موقعیت: سیستمهای خنککننده و سنسورها دمای اجزا و موقعیت پرتو را کنترل میکنند تا فرآیند جوش با دقت بالا انجام شود.
مزایای استفاده از هد لیزر جوشکاری
– دقت بالا: امکان ایجاد جوشهای بسیار دقیق و تمیز.
– سرعت بالا: فرآیند جوشکاری لیزری به کمک هد لیزر بسیار سریعتر از روشهای سنتی است.
– کیفیت جوش بهتر: کاهش اعوجاج حرارتی و بهبود استحکام جوش.
– انعطافپذیری: امکان جوشکاری مواد مختلف با ضخامتهای متفاوت.
– قابلیت اتوماسیون: هد لیزر بهراحتی در سیستمهای رباتیک و اتوماتیک ادغام میشود.
انواع هد لیزر جوشکاری
هدهای لیزر جوشکاری بر اساس نوع کاربرد و تکنولوژی مورد استفاده به دستههای مختلفی تقسیم میشوند:
- هد لیزر فایبر (Fiber Laser Head)
این نوع هد با لیزر فایبر کار میکند و برای جوشکاری فلزات با ضخامت کم و متوسط مناسب است. دقت بالا و مصرف انرژی کمتر از مزایای این نوع هد است.
- هد لیزر CO2 (CO2 Laser Head)
هدهای CO2 برای جوشکاری مواد غیرفلزی مانند پلاستیک و برخی از فلزات خاص استفاده میشوند. این هدها معمولاً برای کاربردهای صنعتی سنگین مناسب هستند.
- هد لیزر دیودی (Diode Laser Head)
این نوع هد برای کاربردهای خاصی مانند جوشکاری قطعات کوچک و حساس استفاده میشود.
- هدهای هیبریدی
هدهای هیبریدی از ترکیب تکنولوژیهای مختلف برای افزایش بهرهوری استفاده میکنند. این هدها معمولاً در کاربردهای پیچیدهتر مورد استفاده قرار میگیرند.
کاربردهای هد لیزر جوشکاری
هد لیزر جوشکاری در صنایع مختلفی کاربرد دارد، از جمله:
– صنعت خودروسازی: برای جوشکاری قطعات بدنه، موتور و سیستمهای اگزوز.
– صنعت هوافضا: برای جوشکاری مواد سبک و مقاوم.
– صنعت الکترونیک: برای جوشکاری قطعات کوچک و دقیق.
– صنعت پزشکی: برای ساخت ابزارها و تجهیزات پزشکی.
– صنعت انرژی: برای جوشکاری قطعات توربینها و تجهیزات نفت و گاز.
چالشها و محدودیتها
– هزینه بالا: تجهیزات و نگهداری هدهای لیزر جوشکاری گرانقیمت هستند.
– نیاز به تخصص: کار با هدهای لیزر نیاز به تخصص و آموزش دارد.
– حساسیت به آلودگی: عدسیها و آینهها باید بهطور مرتب تمیز شوند.
فاصله کاری
فاصله کاری (یا فاصله ایستادن ) فاصله بین انتهای خروجی سر پردازش و سطح قطعه کار است. در برخی موارد، فاصله کاری باید نسبتاً کوچک باشد، به عنوان مثال به این دلیل که در غیر این صورت فوکوس به اندازه کافی قوی ممکن نخواهد بود، یا به این دلیل که نیاز به اعمال یک گاز فرآیندی (در زیر) از فاصله نزدیک است.
در موارد دیگر، فاصله کاری بسیار بزرگتر مورد نیاز است، برای مثال برای جوشکاری از راه دور (معمولاً بدون گاز فرآیند). برای چنین عملیات از راه دور، هدهای پردازش تخصصی توسعه داده شده است، و یک نفر به طور آزمایشی به منابع لیزری با کیفیت پرتو بالاتر نیاز دارد.
پرتوهای خروجی چندگانه؛ پرتو خلبان
در بیشتر موارد، یک هد پردازشی تنها یک پرتو خروجی دارد. با این حال، شرایطی وجود دارد که داشتن چندین تیر مفید است:
- برای پردازش همزمان چندین نقطه روی قطعه کار می توان از تیرهای چندگانه با قدرت و پارامترهای مشابه استفاده کرد.
- برای برخی از کاربردها، می توان بین دو پرتو مختلف سوئیچ کرد، برای مثال با طول موج های نوری مختلف و/یا پارامترهای پرتو متفاوت.
- فرآیندهایی وجود دارد که در آن ترکیب چند پرتو در یک پیکربندی خاص استفاده می شود. برای مثال، تکنیکهای دو نقطهای از دو پرتو لیزر با فاصله نزدیک با قدرت و قطر برابر استفاده میکنند، مثلاً برای جوشکاری. جوشکاری یا برنجی سه کانونی با یک تیر اصلی با قطر زیاد انجام می شود که قبل از آن دو تیر با فوکوس محکم تر انجام می شود.
با چنین فرآیندهای تصفیه شده می توان به کیفیت قابل توجهی بهبود یافته دست یافت.
برخی از هدهای لیزر یک پرتو پایلوت کم مصرف اضافی از یک لیزر مرئی تزریق می کنند تا نقطه برخورد را به وضوح نشان دهند. برای مثال، باید مراقب بود که از نادرستی ناشی از انحرافات رنگی یا ناهماهنگی جلوگیری شود.
نتیجهگیری
هد لیزر جوشکاری یکی از اجزای کلیدی در فرآیند جوشکاری لیزری است که با دقت و کارایی بالا امکان ایجاد جوشهای باکیفیت را فراهم میکند. این ابزار با استفاده از فناوریهای پیشرفته و طراحی مهندسی، نقش مهمی در بهبود فرآیندهای تولید صنعتی ایفا میکند. با وجود چالشهایی مانند هزینه بالا، مزایای متعدد این ابزار آن را به یک انتخاب ایدهآل برای صنایع پیشرفته تبدیل کرده است.
