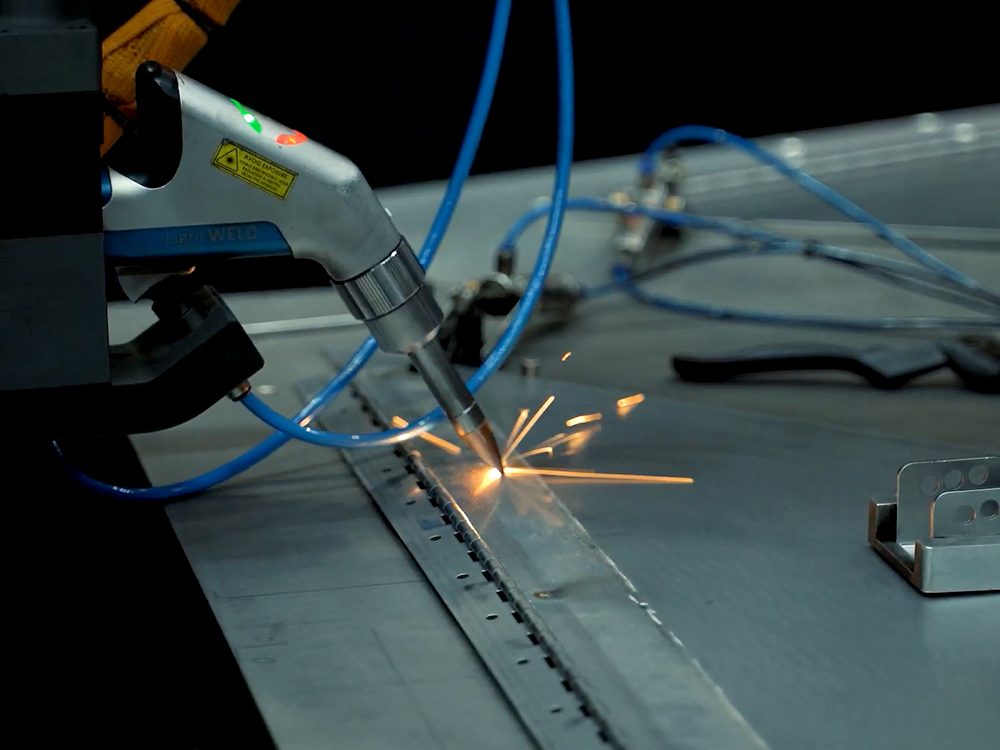

راهنمای ساخت قطعات الکترونیکی با جوش لیزری
جوشکاری لیزری به یک فرآیند حیاتی در تولید الکترونیک تبدیل شده است. این دقت و قابلیت اطمینان را ارائه می دهد که برای تولید قطعات الکترونیکی با کیفیت بالا ضروری است. شرکت دیبولیزر خدمات متنوعی از جمله دستگاه جوش لیزری ، دستگاه جوش لیزری دستی ، دستگاه جوش لیزری پرتابل و دستگاه لیزر زنگ زدایی برای تأمین نیازهای مشتری های خود ارائه می دهد. جهت خرید و مشاوره با کارشناسان دیبولیزر تماس حاصل فرمایید.
در این راهنما، فرآیند، تکنیک ها و ملاحظات ساخت قطعات الکترونیکی با جوش لیزری را بررسی خواهیم کرد . این امر نتایج بهتر و کیفیت تولید ثابت را تضمین می کند.
آشنایی با نقش جوشکاری لیزری در الکترونیک
جوشکاری لیزری یک روش مطلوب در تولید لوازم الکترونیکی است. توانایی آن در ارائه گرمای دقیق و موضعی آن را برای کارهای ظریف ایده آل می کند. هنگام ساخت قطعات الکترونیکی با جوش لیزری، این فرآیند آسیب حرارتی به اجزای اطراف را به حداقل می رساند. این دقت برای مونتاژ میکرو الکترونیک، کانکتورها و سایر اجزای حساس بسیار مهم است.
این تکنیک از یک پرتو لیزر متمرکز برای اتصال مواد استفاده می کند. چگالی انرژی بالای آن امکان جوشکاری دقیق و کنترل شده را فراهم می کند. این کار یک روکش یکپارچه را روی قطعات ریز تضمین می کند.
مواد مورد استفاده در جوشکاری لیزری برای الکترونیک
مواد نقش بسزایی در ساخت قطعات الکترونیکی با جوش لیزری دارند. مواد متداول شامل فلزاتی مانند طلا، مس، آلومینیوم و آلیاژهای نیکل است. این مواد رسانا، بادوام هستند و اغلب در قطعات الکترونیکی استفاده می شوند.
آماده سازی مناسب مواد ضروری است. سطوح اکسید شده یا آلوده می توانند بر کیفیت جوش تأثیر بگذارند. قبل از جوشکاری، سطوح را با استفاده از تمیز کننده اولتراسونیک یا حلال تمیز کنید. این امر چسبندگی بهتر و نقص کمتری را تضمین می کند.
سازگاری مواد نیز بسیار مهم است. برای مثال، مواد غیرمشابه ممکن است به مراحل اضافی مانند استفاده از لایه های میانی یا تکنیک های خاص برای اطمینان از پیوند قوی نیاز داشته باشند.

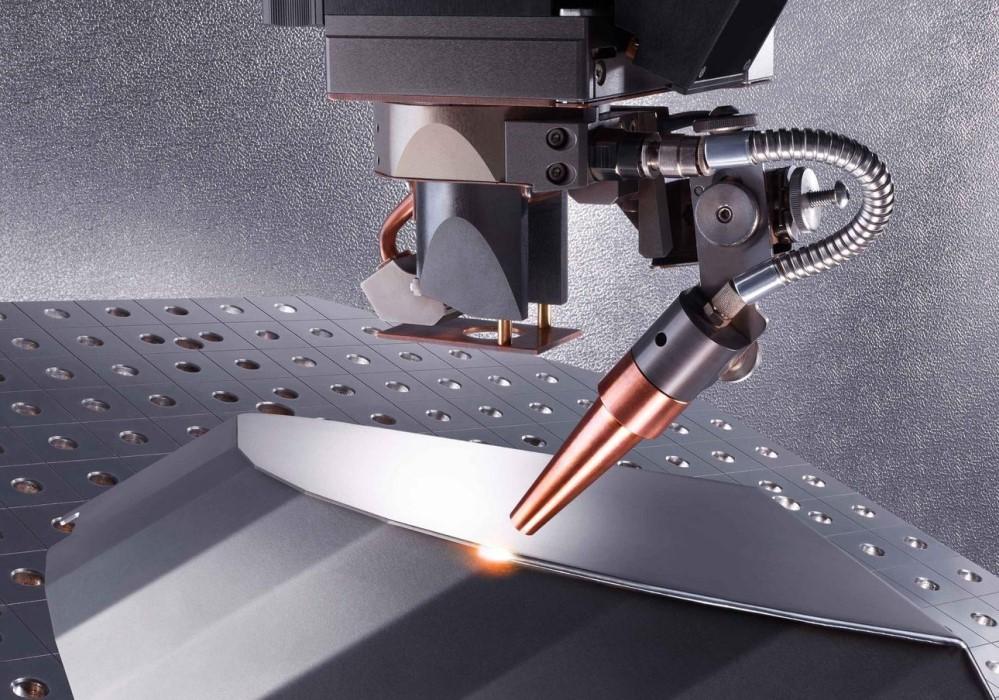

انتخاب لیزر مناسب برای جوشکاری الکترونیکی
انتخاب لیزر بر ساخت قطعات الکترونیکی با جوش لیزری تأثیر می گذارد. انواع مختلف لیزر، مانند لیزرهای فیبر و لیزرهای دایود مزایای منحصر به فردی دارند.
لیزرهای فیبر به دلیل دقت و کارایی محبوب هستند. آنها خروجی ثابتی را ارائه می دهند و برای جوشکاری قطعات کوچک ایده آل هستند. لیزرها همه کاره هستند و برای طیف وسیعی از مواد مناسب هستند.
انتخاب لیزر مناسب شامل در نظر گرفتن عواملی مانند نوع ماده، طراحی اتصال و استحکام جوش مورد نظر است. آزمایش لیزرهای مختلف می تواند به شناسایی بهترین گزینه برای کارهای خاص کمک کند.
آماده سازی قطعات برای جوشکاری لیزری
آماده سازی در ساخت قطعات الکترونیکی با جوش لیزری بسیار مهم است. حتی عیوب کوچک می تواند یکپارچگی جوش را به خطر بیندازد. با بازرسی قطعات برای عیوب مانند تاب برداشتن یا آلودگی سطح شروع کنید.
قطعات را به طور دقیق تراز کنید. قطعات نامرتب منجر به جوش ضعیف و اتصالات ضعیف می شود. برای ثابت نگه داشتن قطعات در حین جوشکاری از جک یا فیکسچر استفاده کنید. این تراز دقیق و تکرار پذیری را تضمین می کند.
تمیز کردن به همان اندازه مهم است. هر گونه گرد و غبار، روغن یا اکسیداسیون را از سطوح پاک کنید. این کار را می توان با استفاده از روش های تمیز کردن مکانیکی یا شیمیایی انجام داد. آماده سازی مناسب باعث افزایش کیفیت جوش و کاهش عیوب می شود.
تکنیک های جوشکاری لیزری قطعات الکترونیکی
تکنیک های مختلفی در ساخت قطعات الکترونیکی با جوش لیزری استفاده می شود. انتخاب تکنیک به نوع اتصال، مواد و طراحی اجزا بستگی دارد.
- جوش کلید : این تکنیک از قدرت بالایی برای ایجاد نفوذ عمیق استفاده می کند. برای مواد ضخیم یا اجزایی که نیاز به پیوند قوی دارند مفید است.
- جوش رسانایی : این روش از توان کمتری استفاده می کند و جوش های کم عمق ایجاد می کند. برای اجزای نازک و مجموعه های ظریف ایده آل است.
- جوش میکرو : این تکنیک تخصصی بر روی نواحی بسیار کوچک تمرکز دارد و آن را برای میکرو الکترونیک عالی می کند.
انتخاب تکنیک مناسب، جوش های دقیق و مؤثر را، متناسب با نیازهای خاص قطعه الکترونیکی تضمین می کند.
پارامترهای کنترل برای جوش های با کیفیت
کنترل پارامتر هنگام ساخت قطعات الکترونیکی با جوش لیزری حیاتی است. پارامترهای کلیدی عبارتند از قدرت لیزر، سرعت و فوکوس. هر پارامتر بر کیفیت جوش تأثیر می گذارد و باید به دقت تنظیم شود.
قدرت لیزر، انرژی ورودی را تعیین می کند. قدرت بیش از حد می تواند به قطعات آسیب برساند، در حالی که کم ممکن است منجر به جوشکاری ناقص شود. تنظیمات قدرت را برای یافتن محدوده بهینه تست کنید.
سرعت جوش روی حرارت ورودی و مشخصات جوش تاثیر می گذارد. سرعت کم می تواند باعث گرم شدن بیش از حد شود، در حالی که سرعت های سریع ممکن است منجر به ضعیف شدن مفاصل شود. برای دستیابی به نتایج ثابت سرعت را متعادل کنید.
موقعیت فوکوس تضمین می کند که پرتو لیزر ناحیه مناسب را هدف قرار می دهد. نقطه کانونی را بر اساس ضخامت مواد و طراحی مفصل تنظیم کنید. کالیبراسیون منظم تجهیزات به حفظ دقت کمک می کند.
گاز محافظ در جوشکاری لیزری برای الکترونیک
گاز محافظ نقش مهمی در ساخت قطعات الکترونیکی با جوش لیزری دارد. با جلوگیری از اکسیداسیون و ناخالصی ها، حوضچه جوش را از آلودگی محافظت می کند.
آرگون، هلیوم و نیتروژن معمولاً از گازهای محافظ استفاده می شوند. هر گاز خواص منحصر به فردی دارد. به عنوان مثال، آرگون مقرون به صرفه است و محافظت عالی را ارائه می دهد. هلیوم نفوذ جوش را افزایش می دهد اما گران تر است.
انتخاب گاز محافظ مناسب به مواد و شرایط جوش بستگی دارد. مطمئن شوید که سرعت جریان گاز و موقعیت نازل به درستی تنظیم شده است. این عیوب را به حداقل می رساند و پایان جوش تمیز را تضمین می کند.
مدیریت مناطق متاثر از گرما
در الکترونیک، مناطق متاثر از گرما (HAZ) می توانند بر عملکرد قطعات تأثیر بگذارند. گرمای بیش از حد می تواند به مواد حساس آسیب برساند یا خواص آنها را تغییر دهد.
برای به حداقل رساندن HAZ هنگام ساخت قطعات الکترونیکی با جوش لیزری، از ورودی گرمای کمتر و سرعت جوشکاری سریع تر استفاده کنید. مکانیسم های خنک کننده مانند خنک کننده هوا یا مایع نیز می توانند کمک کنند. تنظیمات مناسب پارامترها باعث کاهش تنش حرارتی و حفظ یکپارچگی قطعات الکترونیکی می شود.
نظارت برای تضمین کیفیت
سیستم های مانیتورینگ بلادرنگ قابلیت اطمینان ساخت قطعات الکترونیکی را با جوش لیزری بهبود می بخشد. این سیستم ها از حسگرهایی برای ردیابی متغیرهایی مانند دما، توان لیزر و اندازه حوضچه جوش استفاده می کنند.
مانیتورینگ امکان تنظیمات فوری را در حین جوشکاری فراهم می کند. این از عیوب جلوگیری می کند و جوش یکنواخت را تضمین می کند. سیستم های پیشرفته می توانند ناسازگاری ها را شناسایی کرده و در صورت لزوم روند را متوقف کنند. ترکیب نظارت در زمان واقعی، کنترل کیفیت را افزایش می دهد و ضایعات را کاهش می دهد.
بازرسی و آزمایش پس از جوش
بازرسی پس از ساخت قطعات الکترونیکی با جوش لیزر ضروری است. عیوب مانند ترک، تخلخل یا هم جوشی ناقص را شناسایی می کند. روش های آزمایش غیر مخرب مانند بازرسی اشعه ایکس، آزمایش اولتراسونیک یا بازرسی بصری معمولا استفاده می شود. این روش ها یکپارچگی جوش را بدون آسیب رساندن به قطعه تایید می کنند.
بازرسی های پس از جوش اطمینان حاصل می کند که تمام قطعات استانداردهای لازم را دارند. از نتایج برای اصلاح پارامترهای جوشکاری برای کارهای آینده استفاده کنید و از بهبود مستمر در فرآیند تولید اطمینان حاصل کنید.
استفاده از اتوماسیون در جوشکاری الکترونیکی
اتوماسیون نقش بسزایی در ساخت قطعات الکترونیکی با جوش لیزری دارد. خطای انسانی را کاهش می دهد و کارایی را بهبود می بخشد.
سیستم های رباتیک می توانند حرکات و تنظیمات دقیق را انجام دهند. ماشین های CNC کنترل قابل برنامه ریزی را ارائه می دهند و نتایج ثابتی را تضمین می کنند. اتوماسیون فرآیند جوشکاری سرعت تولید را افزایش می دهد و در عین حال استانداردهای با کیفیت را حفظ می کند.
پرداختن به چالش ها در جوشکاری الکترونیکی
چالش هایی مانند ناسازگاری مواد، آسیب حرارتی یا پاشش جوش ممکن است در هنگام ساخت قطعات الکترونیکی با جوش لیزری ایجاد شود. پرداختن به این مسائل نیازمند برنامه ریزی و تنظیم دقیق است.
برای سازگاری مواد، ترکیب های مناسب را انتخاب کنید یا از لایه های میانی استفاده کنید. برای جلوگیری از آسیب حرارتی، پارامترهایی مانند قدرت و سرعت لیزر را بهینه کنید. پاشش جوش را با استفاده از مواد تمیز و گازهای محافظ مناسب به حداقل برسانید. پیش بینی و رسیدگی به این چالش ها، فرآیند جوشکاری صاف و کارآمد را تضمین می کند.
طراحی اتصالات برای جوش های قوی تر
طراحی اتصالات بر استحکام و دوام جوش تأثیر می گذارد. اتصالات ضعیف طراحی شده می تواند منجر به اتصالات ضعیف یا ناهماهنگی شود.
هنگام ساخت قطعات الکترونیکی با جوش لیزری، اتصالاتی طراحی کنید که توزیع گرما و مدیریت تنش را تسهیل کند. از شبیه سازی برای تجزیه و تحلیل عملکرد طرح های مختلف استفاده کنید. این امر جوش های قوی و قابل اعتماد را تضمین می کند.
کاربردهای جوشکاری لیزری در الکترونیک
جوشکاری لیزری به عنوان یک فناوری حیاتی در زمینه تولید لوازم الکترونیکی ظهور کرده است که مزایای زیادی نسبت به روشهای اتصال سنتی دارد. تطبیق پذیری و دقت آن باعث شده است که برای طیف گسترده ای از کاربردها در صنعت الکترونیک مناسب باشد.
در اینجا برخی از مناطق کلیدی که در آن جوش لیزری معمولا استفاده می شود آورده شده است:
1. مونتاژ میکروالکترونیک:
جوشکاری لیزری نقش حیاتی در مونتاژ اجزای میکروالکترونیک مانند میکروچیپ ها، بردهای مدار و سنسورها ایفا می کند. توانایی آن برای ایجاد جوش های دقیق و با کیفیت بالا برای اطمینان از قابلیت اطمینان و عملکرد این دستگاه های مینیاتوری ضروری است.
2. ساخت سنسور:
حسگرها اجزای جدایی ناپذیر بسیاری از دستگاه های الکترونیکی هستند، از سیستم های خودرو گرفته تا لوازم الکترونیکی مصرفی. جوش لیزری برای مونتاژ اجزای حسگر با نهایت دقت استفاده می شود و عملکرد و دوام بهینه را تضمین می کند.
3. ساخت تجهیزات پزشکی:
در صنعت تجهیزات پزشکی، جایی که دقت و قابلیت اطمینان از اهمیت بالایی برخوردار است، جوشکاری لیزر به طور گسترده ای مورد استفاده قرار می گیرد. این امکان ساخت ابزار، ایمپلنت ها و دستگاه های پیچیده پزشکی را با دقت و کیفیت استثنایی فراهم می کند.
4. تولید باتری:
با افزایش تقاضا برای وسایل الکترونیکی قابل حمل و وسایل نقلیه الکتریکی، تولید باتری اهمیت فزاینده ای پیدا کرده است. جوشکاری لیزری در فرآیندهای تولید باتری برای اتصال سلولهای باتری، پایانهها و کانکتورها به طور قابل اعتماد و کارآمد استفاده میشود.
5. مونتاژ پنل نمایشگر:
جوش لیزری همچنین در مونتاژ پنل های نمایشگر برای دستگاه های الکترونیکی مانند گوشی های هوشمند، تبلت ها و تلویزیون ها استفاده می شود. این امکان ایجاد اتصالات بدون درز بین اجزای نمایشگر را فراهم می کند و یکنواختی و وضوح بصری را تضمین می کند.
6. بسته بندی نیمه هادی:
بسته بندی نیمه هادی شامل کپسوله کردن قطعات الکترونیکی ظریف برای محافظت از آنها در برابر عوامل محیطی و استرس مکانیکی است. جوش لیزری برای مهر و موم کردن بسته های نیمه هادی با دقت استفاده می شود و از یکپارچگی اجزای محصور اطمینان می دهد.
علاوه بر این کاربردها، جوشکاری لیزری به طور مداوم برای استفاده های جدید و نوآورانه در صنعت الکترونیک در حال بررسی است. توانایی آن در ارائه جوشهای با کیفیت بالا با حداقل اعوجاج حرارتی، آن را به ابزاری ضروری برای تولیدکنندگانی تبدیل میکند که در تلاش برای برتری در کیفیت و عملکرد محصول هستند.
کاربردهای جوشکاری لیزری برای مس
- جوشکاری سیم مسی : هنگام کار با سیم های مسی در دستگاه های الکترونیکی، دقت کلیدی است. جوش لیزری اتصالات قوی و قابل اعتماد را بدون گرم شدن بیش از حد مواد تضمین می کند که در خطوط تولید با حجم بالا بسیار مهم است.
- تولید باتری : تقاضا برای وسایل نقلیه الکتریکی (EVs) و سیستمهای ذخیرهسازی انرژی به شدت افزایش یافته است و جوشکاری لیزری مس را ضروری میکند. این تکنیک حداقل تاثیر حرارتی را بر روی مواد اطراف تضمین می کند و طول عمر و کارایی سلول های باتری را بهبود می بخشد.
- پردازش صنعتی : جوشکاری لیزری مس به دلیل توانایی آن در حفظ یکپارچگی مواد، روشی ارجح برای بسیاری از کاربردهای صنعتی است. با لیزر، شرکتها میتوانند به جوشهای سریعتر و تمیزتر دست یابند و زمان خرابی را کاهش دهند و بهرهوری را افزایش دهند.
نتیجه گیری
ساخت قطعات الکترونیکی با جوش لیزری نیازمند دقت، برنامه ریزی و نوآوری است. با تمرکز بر آماده سازی مواد، کنترل پارامترها و تکنیک های پیشرفته، تولید کنندگان می توانند به نتایج ثابت و با کیفیتی دست یابند.
اتوماسیون، نظارت در زمان واقعی، و بازرسی های پس از جوش این فرآیند را بیشتر بهبود می بخشد. پرداختن به چالش ها و اتخاذ فناوری های جدید، بهبود مستمر را تضمین می کند. با توجه دقیق به هر مرحله، جوشکاری لیزری یک روش قابل اعتماد و کارآمد برای تولید قطعات الکترونیکی باقی می ماند.
